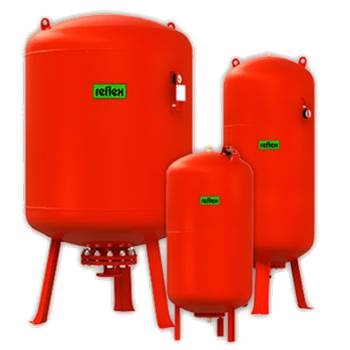

Reflex G Serisi
- Genel Özellikler
- Teknik Özellikler
• Isıtma ve soğutma için su
uygulamaları,
• Dişli bağlantılar,
• Değiştirilemez yapıda diyafram, DIN 4807 normu kısım 3’e göre azami çalışma sıcaklığı 70 °C,
• Basınçlı
kaplar için EC normlarını (97/23/CE) karşılar veya aşar,
• Fabrikada
monte edilmiş basınç göstergesi,
• Renk:
kırmızı, dayanıklı toz boya kaplama,
• Önceden ayarlanmış basınç 3.5 bar (Azot).
|

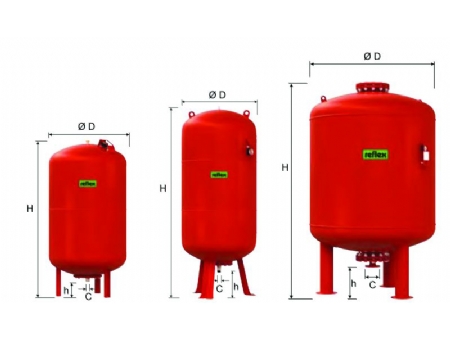

TİP "6 BAR / 120 °C" |
Ağırlık (kg) |
Ürün Grubu |
Ø D (mm) |
H (mm) |
h (mm) |
C |
|
|
G 400 |
51.0 |
21 |
740 |
1253 |
146 |
G 1 |
|
|
G 500 |
59.0 |
21 |
740 |
1473 |
146 |
G 1 |
|
|
G 600 |
74.0 |
21 |
740 |
1718 |
146 |
G 1 |
|
|
G 800 |
102.0 |
21 |
740 |
2183 |
146 |
G 1 |
|
|
G 1000 Ø 740 |
158.0 |
21 |
740 |
2593 |
146 |
G 1 |
|
|
G 1000 Ø 1000 |
248.0 |
22 |
1000 |
1975 |
305 |
DN 65/PN 6 |
|
|
G 1500 |
297.0 |
22 |
1200 |
1975 |
305 |
DN 65/PN 6 |
|
|
G 2000 |
370.0 |
22 |
1200 |
2430 |
305 |
DN 65/PN 6 |
|
|
G 3000 |
640.0 |
22 |
1500 |
2480 |
335 |
DN 65/PN 6 |
|
|
G 4000 |
828.0 |
22 |
1500 |
3055 |
335 |
DN 65/PN 6 |
|
|
G 5000 |
905.0 |
22 |
1500 |
3590 |
335 |
DN 65/PN 6 |
|
|
TİP "10 BAR / 120 °C" |
Ağırlık (kg) |
Ürün Grubu |
Ø D (mm) |
H (mm) |
h (mm) |
C |
|
|
G 100 |
16,5 |
21 |
480 |
856 |
152 |
G 1 |
|
|
G 200 |
36.5 |
21 |
634 |
972 |
144 |
G 1 1/4 |
|
|
G 300 |
41.6 |
21 |
634 |
1267 |
144 |
G 1 1/4 |
|
|
G 400 |
59.0 |
21 |
740 |
1245 |
133 |
G 1 1/4 |
|
|
G 500 |
65.1 |
21 |
740 |
1475 |
133 |
G 1 1/4 |
|
|
G 600 |
128.0 |
21 |
740 |
1859 |
263 |
G 1 1/4 |
|
|
G 800 |
176.0 |
21 |
740 |
2324 |
263 |
G 1 1/4 |
|
|
G 1000 Ø 740 |
214.0 |
21 |
740 |
2604 |
263 |
G 1 1/4 |
|
|
G 1000 Ø 1000 |
355.0 |
22 |
1000 |
2000 |
290 |
DN 65/PN 6 |
|
|
G 1500 |
410.0 |
22 |
1200 |
2000 |
290 |
DN 65/PN 6 |
|
|
G 2000 |
505.0 |
22 |
1200 |
2450 |
290 |
DN 65/PN 6 |
|
|
G 3000 |
870.0 |
22 |
1500 |
2580 |
320 |
DN 65/PN 6 |
|
|
G 4000 |
1120.0 |
22 |
1500 |
3070 |
320 |
DN 65/PN 6 |
|
|
G 5000 |
1330.0 |
22 |
1500 |
3610 |
320 |
DN 65/PN 6 |
|
