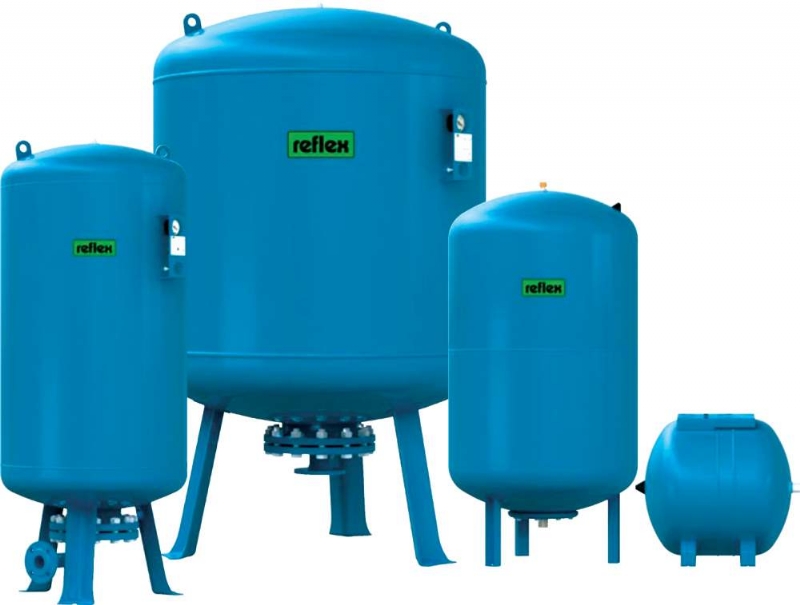

Refix De Serisi
- Genel Özellikler
- Teknik Özellikler
• Isıtma ve soğutma için su uygulamaları,
• İçme suyu, su ısıtma ve hidro-pnömatik kuyu uygulamaları için, DIN 4807 normu kısım 3’e uygun diyafram,
• 60 litre-lik hacimden itibaren değiştirilebilir diyaframlı,
• Su ile temasta olan tüm tank aksamı korozyona karşı kaplanmıştır,
• Basınçlı kaplar için EC normlarını( 97/23 CE) karşılar veya aşar, Ø 1000 mm’den itibaren manometreli,
• Renk: mavi, dayanıklı toz boya kaplama,
• Önceden ayarlanmış basınç 4.0 bar.
|
TİP "10 BAR / 70 °C" |
Ağırlık (kg) |
Ürün Grubu |
Qpp |

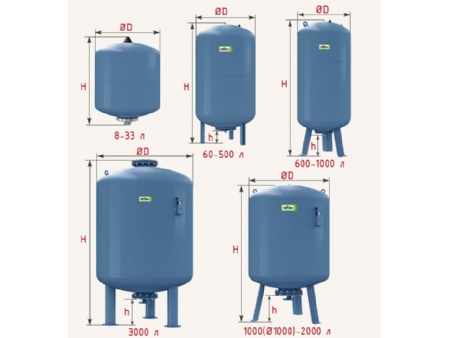

Ø D (mm) |
H (mm) |
h (mm) |
C |
|
DE 2 |
1.0 |
40 |
100 |
132 |
260 |
--- |
G ¾ |
|
DE 8 |
1.8 |
40 |
96 |
206 |
320 |
--- |
G ¾ |
|
DE 12 |
2.4 |
40 |
72 |
280 |
310 |
--- |
G ¾ |
|
DE 18 |
2.8 |
40 |
56 |
280 |
380 |
--- |
G ¾ |
|
DE 800 |
195 |
42 |
--- |
740 |
2325 |
265 |
G 1 1/2 |
|
DE 1000 Ø 740 |
228 |
42 |
--- |
740 |
2604 |
265 |
G 1 1/2 |
|
DE 1000 Ø 1000 |
418 |
44 |
--- |
1000 |
2010 |
290 |
DN 65 / PN 16 |
|
DE 1500 |
528 |
44 |
--- |
1200 |
2010 |
290 |
DN 65 / PN 16 |
|
DE 2000 |
703 |
44 |
--- |
1200 |
2470 |
290 |
DN 65 / PN 16 |
|
DE 3000 |
1043 |
44 |
--- |
1500 |
2520 |
320 |
DN 65 / PN 16 |
|
DE 4000 |
1120 |
44 |
--- |
1500 |
3095 |
320 |
DN 65 / PN 16 |
|
DE 5000 |
--- |
44 |
--- |
1500 |
3630 |
320 |
DN 65 / PN 16 |
