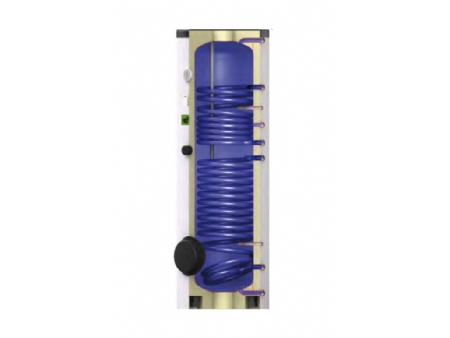

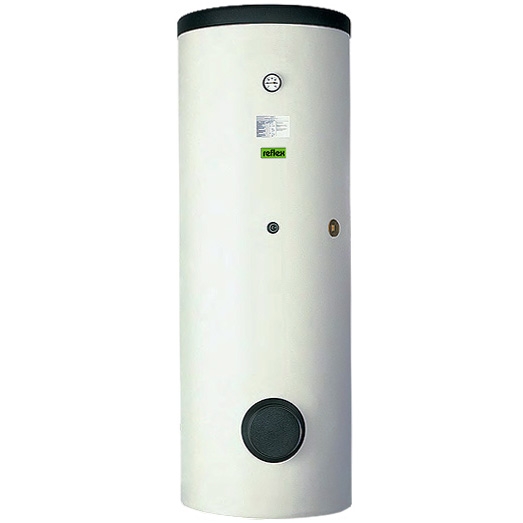

Reflex SF/2 - SB/2 Serisi
- Genel Özellikler
- Teknik Özellikler
• Yardımcı
bir ısı kaynağından ısıl takviye sağlar. (Güneş Enerjisi vb.),
• S235JRG2 (RSt
37-2) kalitesinde korozyon direnci yüksek çelikten imal,
• Alman DIN 4753 standardında
korozyon direnci yüksek glass-lined özelliği ile
üretilmiş hijyenik, kaliteli ve uzun ömürlüdürler,
• Magnezyum anot korumalı,
• Yüksek kapasiteli, düşük basınçlı,
çift cam kaplı depo iç yüzeyi ile hijyen ve uzun ömür sunar,
• Özel tasarım sıcaklık göstergesi,
• 50-80 mm ekstra kalınlığa sahip
köpük yalıtımlı,
• SB serisi farklı renklerde çelik
dış kaplama seçenekleri,
• SF serisi boylerlere ait ısıl
izolasyon çeketi çeşitli renk seçeneklerine
sahiptir,
• Boyler bakım kolaylığı sunan
temizleme kapağı,
• Max.
işletme basıncı,
• Tank için 10 bar, serpantin için
16 bar 'dır,
• Max. çalışma sıcaklığı tank için 95 °C, serpantin için 110 °C' dir.
|
TİP |
Birim |
SF 200/2 |
SB 300/2 |
SF 300/2 |
SF 400/2 |
SF 500/2 |
SB 750/2 |
SF 1000/2 |
|
NOMINAL HACİM |
litre |
191 |
295 |
298 |
380 |
470 |
750 |
995 |
|
ÇAP (ØD) |
mm |
540 |
600 |
700 |
700 |
700 |
910 |
1010 |
|
YÜKSEKLİK (H) |
mm |
1473 |
1834 |
1334 |
1631 |
1961 |
2000 |
2025 |
|
SERPATİN YÜZEY ALANI |
Üst Serpatin / m² |
0,7 |
0,8 |
0,85 |
1,05 |
1,3 |
1,17 |
1,12 |
|
Üst Serpatin / m² |
0,95 |
1,55 |
1,45 |
1,8 |
1,9 |
1,93 |
2,45 |
|
|
NET AĞIRLIK |
kg |
70 |
106 |
106 |
130 |
160 |
231 |
291 |
|
KÖŞEGEN UZUNLUĞU |
mm |
1530 |
1892 |
1472 |
1738 |
2044 |
1990 |
2025 |
|
İZOLASYON KALINLIĞI |
mm |
50 |
50 |
50 |
50 |
50 |
80 |
80 |
|
SICAK SU ÇIKIŞ (WW) |
R |
¾ |
1 |
1 |
1 |
1 |
1 1/4 |
1 1/4 |
|
h1 mm |
1366 |
1725 |
1226 |
1523 |
1853 |
1887 |
1905 |
|
|
SOĞUK SU GİRİŞ (KW) |
R |
¾ |
1 |
1 |
1 |
1 |
1 1/4 |
1 1/4 |
|
h9 mm |
55 |
90 |
90 |
55 |
55 |
99 |
103 |
|
|
RESİRKÜLASYON (Z) |
R |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
¾ |
|
h4 mm |
899 |
1179 |
625 |
1111 |
1264 |
1242 |
1243 |
|
|
ÜST SERPATİN GİRİŞ (HV) |
R |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
h2 mm |
1146 |
1424 |
1048 |
1354 |
1604 |
1467 |
1423 |
|
|
ÜST SERPATİN ÇIKIŞ (HR) |
h5 mm |
786 |
1064 |
790 |
1006 |
1114 |
1151 |
1153 |
|
ALT SERPATİN GİRİŞ (SV) |
h6 mm |
686 |
964 |
715 |
909 |
965 |
830 |
884 |
|
ALT SERPATİN ÇIKIŞ (SR) |
h8 mm |
191 |
254 |
220 |
220 |
220 |
288 |
297 |
|
SENSÖR KOVANI |
Ø x L mm |
16x200 |
16x200 |
16x200 |
16x200 |
16x200 |
16x200 |
16x200 |
|
h3 mm Isıtma |
1011 |
1289 |
920 |
1223 |
1409 |
1332 |
1333 |
|
|
h7 Güneş Enj. |
280 |
403 |
306 |
369 |
380 |
402 |
411 |
|
|
TEMİZLEME KAPAĞI |
h10 mm |
246 |
324 |
275 |
275 |
275 |
378 |
387 |
|
B mm |
150 |
150 |
150 |
150 |
150 |
225 |
225 |
|
|
ELEKTRİK REZİSTANS BAĞLANTISI |
h11 mm / R 1½ |
736 |
1013 |
755 |
957 |
1040 |
1005 |
1025 |
|
ÜST. SERPATİN ISITMA KAPASİTESİ |
kW |
28 |
32 |
32 |
38 |
50 |
41 |
40 |
|
ANMA KAPASİTESİ (ΔT = 20 °C ) |
I / h |
620 |
781 |
781 |
917 |
1214 |
1010 |
967 |
|
ISINMA SÜRESİ (ΔT = 50 °C ) |
dk |
29 |
40 |
40 |
45 |
44 |
80 |
109 |
|
SICAK SU KAPASİTESİ (ΔT = 35 °C ) |
I / 10 dk |
371 |
486 |
490 |
616 |
769 |
1100 |
1418 |
|
I / 1 Saat |
871 |
1019 |
1022 |
1251 |
1588 |
1776 |
2073 |
|
|
ALT SERPATİN ISITMA KAPASİTESİ |
kW |
43 |
60 |
60 |
71 |
81 |
74 |
94 |
|
ANMA KAPASİTESİ (ΔT = 20 °C ) |
I / h |
1060 |
1451 |
1451 |
1730 |
1971 |
1810 |
2313 |
|
ISINMA SÜRESİ (ΔT = 50 °C ) |
dk |
22 |
22 |
22 |
25 |
27 |
44 |
46 |
|
SICAK SU KAPASİTESİ (ΔT = 35 °C ) |
I / 10 dk |
399 |
576 |
580 |
722 |
871 |
1211 |
1598 |
|
I / 1 Saat |
1034 |
1559 |
1810 |
2193 |
2586 |
2890 |
3692 |
